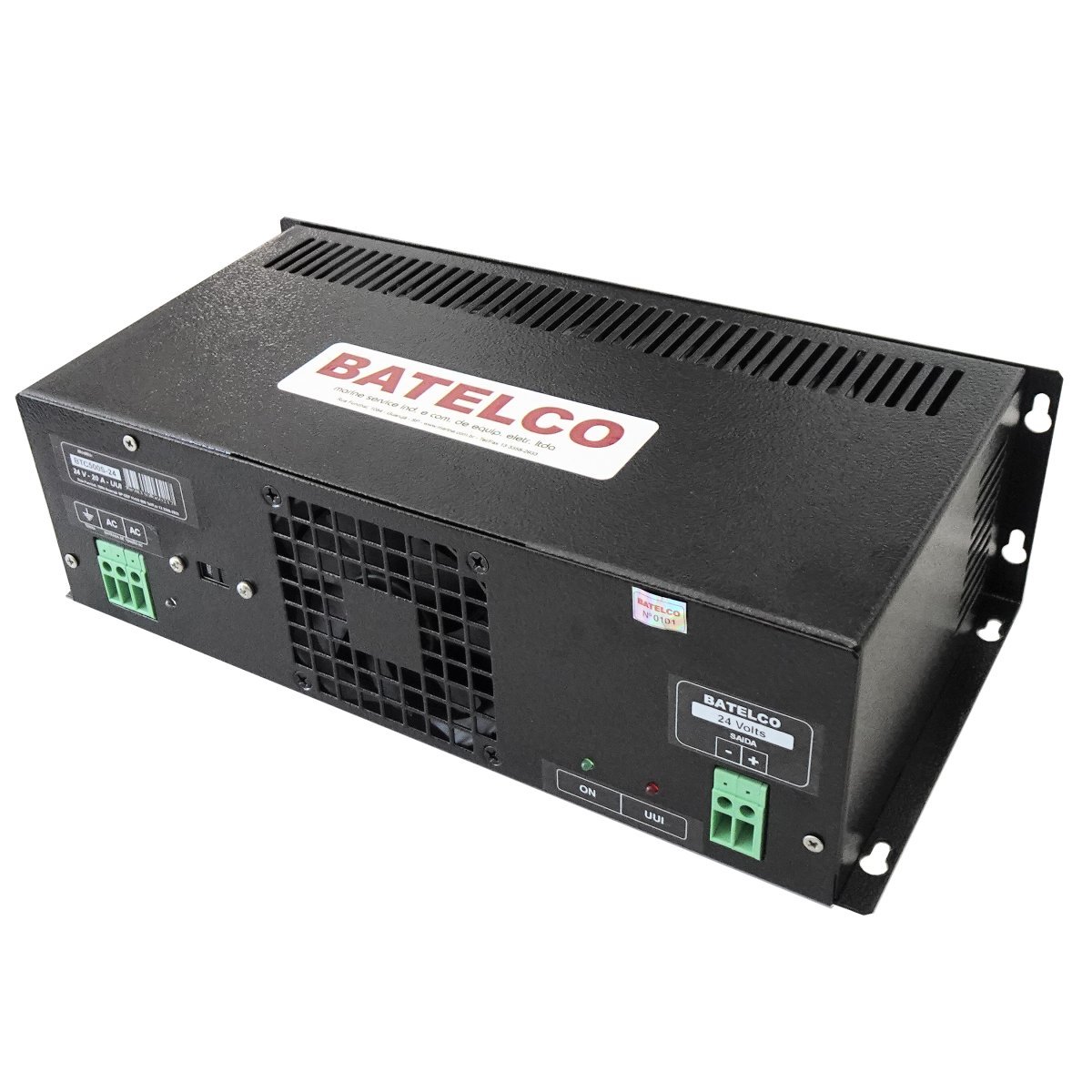

BTC 500S



Clique sobre a imagem para ampliar!

Carregador de baterias tipo flutuador eletrônico chaveado. Configurações: 12 volts 30 A ou 24 volts 20 A curva UUI. Produto com acabamento pintado em epóxi, especialmente desenvolvido para uso estacionário e embarcado.

  Veja imagem ampliada

BTC500 12 volts 30A e 24 volts 20A

Descrição:

Os carregadores Batelco foram projetados com tecnologia moderna e possuem excelente desempenho e alta eficiência, sendo ideal para uso industrial, doméstico, náutico, ou qualquer outra aplicação que envolva baterias em seu sistema. Podem ser configurados para trabalhar em 127 ou 220 volts, acionando-se um seletor. Trabalham com ventilação natural e forçada ao atingir os 45 graus o que resulta mais durabilidade em condições de exposição ao ambiente mais difícil.

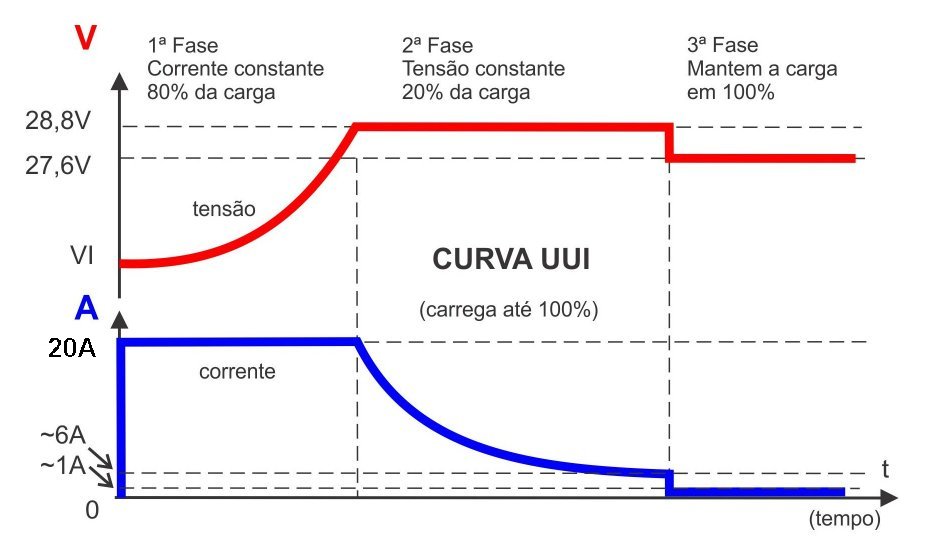

Os carregadores BATELCO eletrônicos do tipo chaveado trabalham em alta frequência, com sistema de carga de carga de três estágios, curva  UUI (clique para visualizar)

Funcionamento:

Os carregadores Batelco eletrônicos do tipo chaveado e que trabalham em alta freqüência, com sistema de carga inteligente, operam da seguinte forma: Se a carga da(s) bateria(s) está com menos de 50% da capacidade nominal, o carregador inicia enviando a capacidade máxima de carga para a(s) bateria(s) até que a(s) mesma(s) atinjam mais de 50% de sua capacidade, passando então a reduzir este nível de carga até atingir a fase de flutuação (carga de alguns miliamperes) que servirá apenas para a manutenção da carga máxima da(s) bateria(s), (regime de flutuação). Ao ser exigido qualquer consumo da(s) bateria(s), o carregador entra automaticamente e passa a fornecer a corrente solicitada até o máximo de sua capacidade, sendo que cessado o consumo, a carga se necessário, será completada e retornará novamente a condição de flutuação.

Especificações técnicas:

Tensão de entrada: Seletor 220 Vca ou 127 Vca +/- 10%
Freqüência de entrada: 47... 63Hz
Isolação entrada / saída: 1,5 KV
Potência máxima de saída: 432W
Tensão de flutuação: 2,2 V / elemento: 13,2V ou 26,4V
Curva de carga:UUI
Ripple + ruído: < 0,2%
Regulação de carga: < 0,5%
Regulação de linha < 0,2%
Rendimento típico: > 80%
Freqüência de chaveamento: 24 kHz
Temperatura de operação: 0...50°C
Umidade: 0...90% sem condensação
Filtro de entrada EMI: sim
Proteção contra sobretensão: sim
Rearme automático: sim
Fusível de entrada: vidro 7A para ambos os modelos
Fusível de saída:  30A p/ 24V ou 12V 40A
Led's frontais: verde (Saída em operação) vermelho (Carga UUI) e amarelo (entrada de AC ativa
Conexões: bornes frontais tipo Phoenix
Resfriamento: ventilação forçada controlada por temperatura acionada acima de 45 graus
Peso: 2,0 Kg
Dimensões A x P x L: 87 x 150 x 280 mm (300 mm c/ abas de fixação)
Fixação: 4 parafusos na horizontal e 4 na vertical
Invólucro: caixa metálica
Cor: preto fosco
Classe de proteção: IP - 20

Garantia:

Todos os produtos Batelco são garantidos contra defeito de fabricação.Esta garantia tem prazo de 01 (um) ano, a partir da data de venda. Serão reparados ou substituídos, os produtos que comprovadamente tenham apresentado defeito durante o prazo de validade da garantia, sendo que para isso, deverão ser remetidos ao Depto. de Assistência Técnica da Marine Service, por conta e risco do comprador, anexado uma cópia da nota fiscal de compra e a ficha de envio para reparos.

Modelos disponíveis:



12 volts 30 A
24 voltas 20 A



Catálogo do carregador chaveado em PDF
