BTC 600SA



Clique sobre a imagem para ampliar!

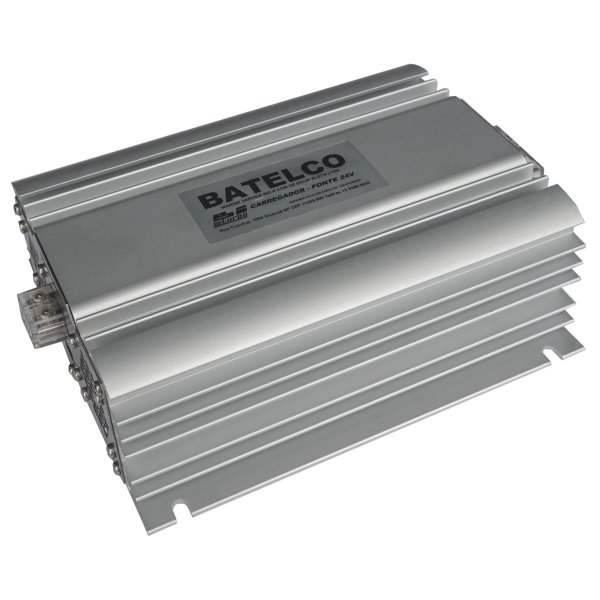

Carregador de baterias tipo flutuador eletrônico chaveado. Configuração: 12 volts 30 A  ou 24 volts 20 A. Produto com acabamento em perfil de alumínio, especialmente desenvolvido para uso estacionário e embarcações.

  Veja imagem ampliada

BTC600SA 12 V 30A e 24 V 20 A

Descrição:


Os carregadores flutuadores da série BTC600SA são de uma nova geração de equipamentos que utilizam transformadores toroidais de ferrite e portanto apresentam alta eficiência e confiabilidade com baixo custo e tem aquecimento e dimensões reduzidas, possuem baixíssimo nível de ruído e ótima estabilidade.
Os carregadores inteligentes Batelco foram projetados com tecnologia moderna, sendo ideais para as mais diversas aplicações que envolvam baterias em seu sistema. O carregador é do tipo chaveado e trabalha com alta freqüência, sua saída é totalmente controlada, onde a bateria durante a carga recebe corrente constante e com limitadores de tensão de carga e flutuação que protegem e aumentam a vida útil das suas baterias. O conjunto trabalha com transformadores de ferrite toroidais e portanto, é extremamente leve e compacto.
Funcionamento: A carga da(s) bateria(s) é constante calibrada em 13.8 V, ao atingir esta voltagem a bateria estará carregada e passará receber apenas uma tensão de manutenção (regime de flutuação). Ao ser exigido qualquer consumo da(s) bateria(s), o carregador passa a fornecer a corrente solicitada até o máximo de sua capacidade e ao cessar do consumo, a carga da bateria(s) se necessário, será completada e o carregador retornará novamente a condição de flutuação.
Devido ao baixíssimo ruído, este carregador também pode ser utilizado como fonte de 13,8 volts 30 A ou 24 volts 20 A.

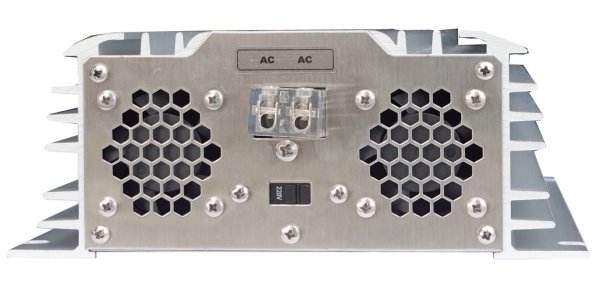

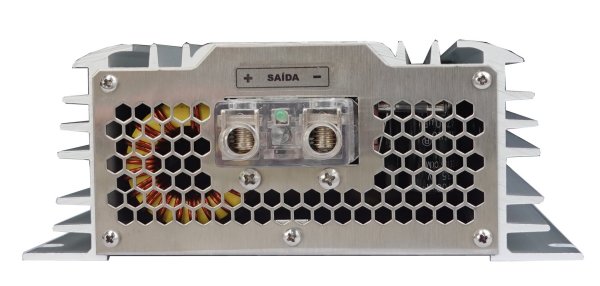

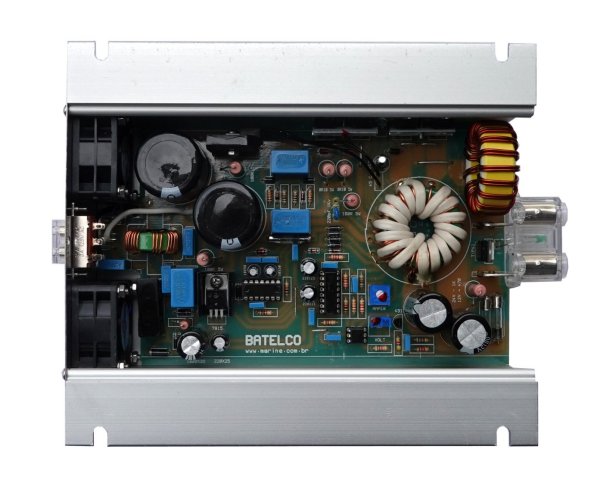

Imagem 1 de 3 Imagem 2 de 3 Imagem 3 de 3

Especificações técnicas:

Tensão de entrada: 110 ou 220 VCA c/ seletor
Freqüência de entrada: 45 ~ 65Hz
Isolação entrada / saída: 1,5 KV
Potência máxima de saída: 420W
Consumo em flutuação: 20 W máximo
Tensão de flutuação: 2,3 V por elemento
Controle de corrente: limitado a 30 A (12 volts) 20 A ( no modelo de 24 volts)
Ruído (Ripple): < 0,05%
Regulação de carga: < 0,5%
Regulação de linha < 0,2%
Rendimento típico: > 87%
Freqüência de chaveamento: 24 KHz
Filtro de entrada EMI: sim
Curva de carga: UI(clique para visualizar)
Proteção contra curto na saída: sim (< 5 seg.)
Rearme automático: sim
Proteção contra inversão de polaridade na saída: não
Proteção contra sobre aquecimento: sim (desligamento a 80 graus)
Temperatura de operação: 0 ~ 50°C ambiente
Umidade: 0 ~ 90% sem condensação
Resfriamento: convecção natural, forçada ao atingir 45 graus
Fusível de entrada: vidro 8 A interno
Fusível de saída: automotivo interno 40 A ( 30 no modelo de 24 volts)
Indicação de entrada OK: Led amarelo
Indicação de saída OK: Led Verde
Borne de entrada AC: Chopan
Borne de saída para bateria: Chopan
Classe de proteção: IP - 20
Peso: 2,5 Kg.
Dimensões L x A x C: 170 x 67 x 200 mm (comprimento c/ bornes 250 mm aprox.)
Fixação: 4 furos oblongos na base
Invólucro: Alumínio anodizado

Garantia:

Todos os produtos Batelco são garantidos contra defeito de fabricação.Esta garantia tem prazo de 01 (um) ano, a partir da data de venda. Serão reparados ou substituídos, os produtos que comprovadamente tenham apresentado defeito durante o prazo de validade da garantia, sendo que para isso, deverão ser remetidos ao Depto. de Assistência Técnica da Marine Service, por conta e risco do comprador, anexado uma cópia da nota fiscal de compra e a ficha de envio para reparos.

Modelos disponíveis:



12 volts 30 A
24 volts 20 A
