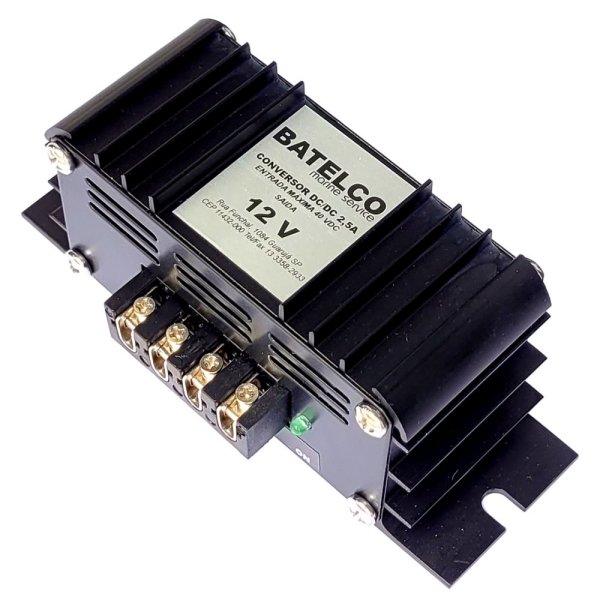

Descrição:
Os conversores DC/DC Batelco são do tipo chaveado, não isolado com
indutor toroidal de ferrite possuindo alta performance e menor peso,
apresenta como principal características a alta eficiência e
confiabilidade para uso nas mais diversas aplicações. Possuem baixo
fator de ruído e ótima estabilidade. Especificações técnicas:
Tensão de entrada: vide tabela abaixo
Tensão de saída: 12 volts ou outras sob encomenda, vide tabela
Potência máxima de chaveamento: 2,5 A (5 a 15 VDC)
Temperatura de operação: 0...50°C
Umidade: 0...90% sem condensação
Ripple + ruído: < 0,2%
Rendimento típico: >75%
Freqüência de chaveamento: 52 kHz
Fusível de proteção interno: vidro 3 A
Indicador (LED): verde (operando)
Conexões: bornes frontais
Rearme automático: sim
Resfriamento: convecção natural
Classe de proteção: IP20
Peso:90 g aprox.
Dimensões L x A x P: 130 x 52 x 40 mm
Fixação: 2 furos oblongos na base
Invólucro: alumínio extrudado
Cor: preta
Tensões de entrada/saida disponíneis (especificar)
BTDC2405 - entrada 8 a 40 VDC e saída 5 VDC 2,5 A
BTDC2406 - entrada 8 a 40 VDC e saída 6 VDC 2,5 A
BTDC2409 - entrada 12 a 40 VDC e saída 9 VDC 2,5 A
BTDC2412 - entrada 16 a 40 VDC e saída 12 VDC 2,5 A
Garantia:
Todos os produtos Batelco são garantidos contra defeito de
fabricação. Esta garantia tem prazo de 01 (um) ano, a partir da data
de venda. Serão reparados ou substituídos, os produtos que
comprovadamente tenham apresentado defeito durante o prazo de
validade da garantia, sendo que para isso, deverão ser remetidos ao
Depto. de Assistência Técnica da Marine Service, por conta e risco
do comprador, anexado uma cópia da nota fiscal de compra e a ficha
de envio para reparos.
|
